一、防火、防排煙閥口基本分類表

類別	名稱	性能及用途
防 火 閥	防火閥	70℃溫度熔斷器自動關閉（防火），也可手動關閉，手動復位，可輸出聯動訊號，用于通風空調系統風管內，防止火勢沿風管蔓延。         280℃溫度熔斷器自動關閉閥（防火），也可手動關閉，手動復位，可輸出聯動訊號，用排煙管道兼作通風管系統風機入口處。
	防火調節閥	70℃溫度熔斷器自動關閉（防火），也可手動關閉，手動復位，閥門葉片能在0-90℃范圍五檔調節風量，可輸出關閉訊號。
	全自動防火閥	70℃、280℃ 熔斷的防火閥，如用于特殊場合，可24V電動開、關閥門。
防 煙 類	防煙防火閥	靠煙感器控制動作，用電訊號通過電磁鐵關閉閥（防煙），還可70℃溫度熔斷器自動關閉閥（防火），用于通風空調系統風管，防止煙火蔓延。
	多葉排煙口 加壓送風口	靠煙感器控制，電訊號開啟，也可手動（或遠距離操作）開啟，可設280℃ 溫度熔斷器重新關閉裝置，手動復位，輸出動作電訊號，聯動風機開啟，用于加壓送風系統的風口，起趕煙，防煙作用。
排 煙 類	排煙閥	電訊號開啟，手動開啟，輸出動作電訊號，聯動排煙風機啟動，用于排煙系統管上。
	排煙防火閥	電訊號開啟，手動開啟，280℃溫度熔斷器重新關閉，輸出動作電訊號，用于排煙風機吸入口處管道上。
	板式排煙口	電訊號開啟，手動（或遠距離）開啟。輸出動作電訊號，聯動排煙風機，用于排煙房間頂棚及墻上安裝，可設280℃重新關閉裝置。

二、產品用途及操作功能代號

1.用途代號

        1.P-排 2.Y-煙 3.F-防 4.H-火 5.S-送 6.K-口

2.操作功能代號

        1.S-手動 2.D-電訊號DC24V動作 3.Y-遠距離操作 4.T-風量調節 5.W-溫度熔斷動作

三、防火類產品結構特性

防火閥體	面積小于1.6m2 為2mm	額定電壓	DC24V±10%	漏風量	壓差在300Pa時，其漏風量不大于700Nm3 /(h·m2)
鋼板厚度	面積大于1.6m2加翻邊	額定電流	0.5A±10%
熔斷溫度	70℃或280℃為±3°	接點容量	AC380V.3A	閥門阻力數	閥門全開時為≤0.5
葉片厚度	2mm或1.5mm	電磁鐵吸力	2.5KG	耐火性能	1.5h
軸	冷拔φ12mm	動作轉矩	0.98-6.9N.m	耐腐性	鹽霉120h

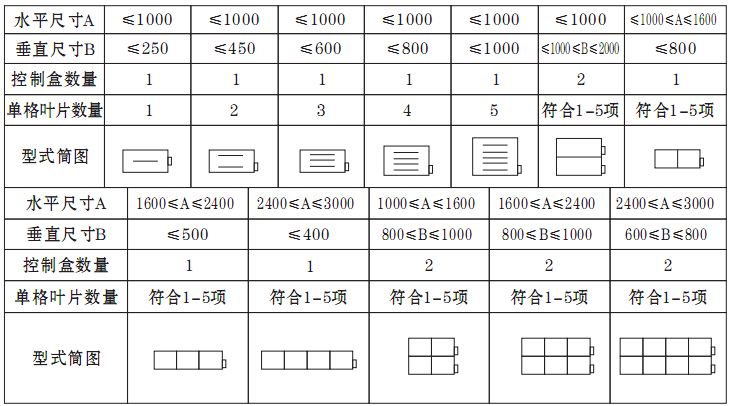

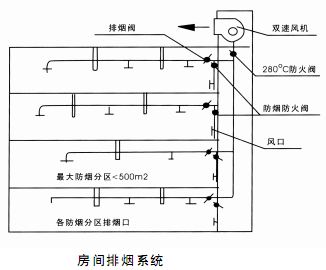

四、防火閥、排煙閥、控制裝置及各段的位置

        控制裝置功能代號：
        S-電訊動作 F-溫感動作 V-風量調節 D-手動 B-遠距離操作

        控制裝置電氣接線說明：
        (一)、國產手動復位控制裝置內有單微動和雙微動開關之分。凡是FD、FVD功能的防火閥、均為單微動開關，用以輸出閥門的動作 訊號，其余各種功能的防火排煙類的閥門均為雙微動開關、除了輸出閥門的動作訊號以外，還輸出聯鎖風機的控制訊號。

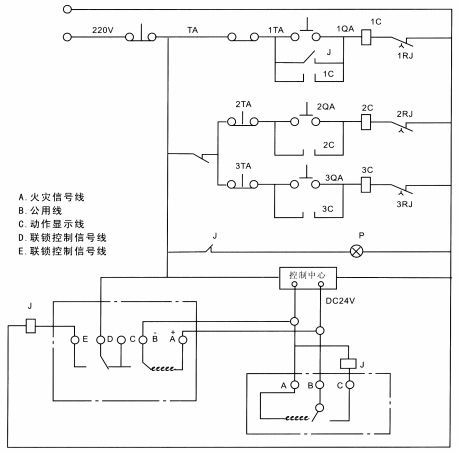

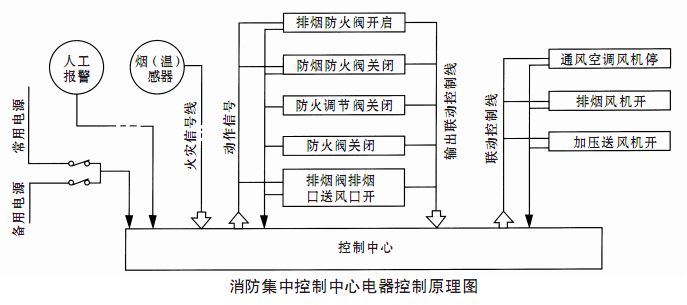

        (二)、電氣控制原理說明：

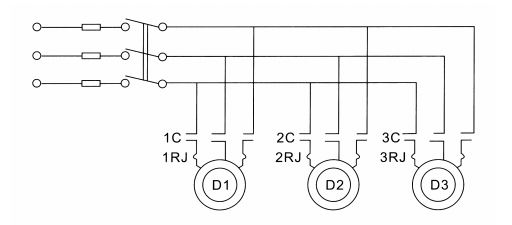

        1、 D1表示排煙風機或加壓送風機。D2表示通風空調系統的排風機。D3表示空調機。P表示火警指示類。J表示防火閥和排 煙閥與風機聯鎖的繼電器。
        2、 動作原理：當火災發生時，煙感（或溫感）探頭發出火警信號給控制中心，控制中心接通DC24V電源，防火或排煙閥門 動作，同時微動開關動作，繼電器J工作使排煙風機或加壓風機D1起動，空調風機停止。
       3、 如要選雙微動開關時，無論是手動控制還是控制中心發出DC24V電訊號控制都能使排煙風機（或加壓送風機）、排風機、空調風機聯動。此時繼電器J的控制電壓為AC220V，若選單微動開關時，控制中心發出DC24V電訊號，可以聯動排煙風機（或加壓送風機），如手動使防火排煙閥動作要等到控制中心得到火警發出DC24V電訊號后才能聯動其它設備，否則要人為按動2QA、3QA、2TA按鈕。

五、執行機構輸出信號原理圖

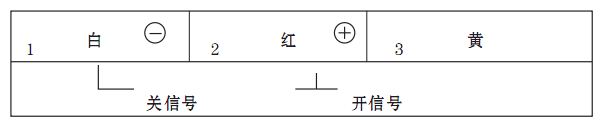

1. 手動防火閥對外接線圖

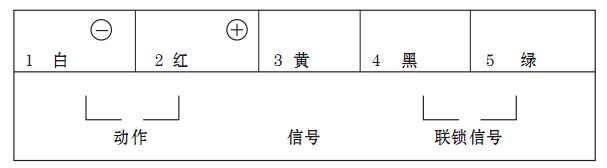

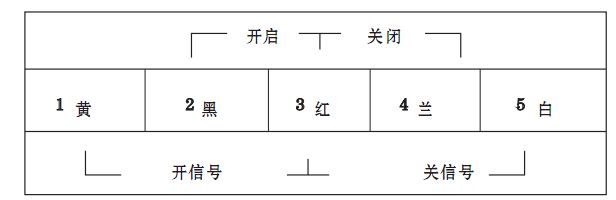

2. 電控式執行機構對外接線圖

        (1). 電源DC24V (2). 使用溫度-10℃-70℃

3. 電動對開多葉調節閥執行器接線圖

        電源AC220V

4. 說明：

        防火閥、排煙閥、排煙口等現場接線，可參照閥體安裝的執行機構上標貼的線路接線圖接線。

六、防火、排煙閥口產品列表

防火排煙系列產品列表

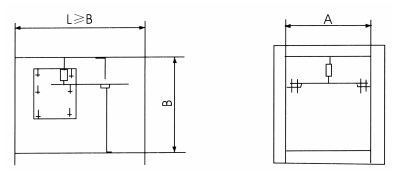

	FHF-1小型單葉自垂翻板式防火閥 此閥平時常開，易熔片7 0℃時熔斷，靠葉片自垂將閥門關閉，可通過管道修理門手動復位。 此閥門適用于尺寸B≤250，因而采用單葉片。 根據用戶要求可加裝關閉輸出電訊號。

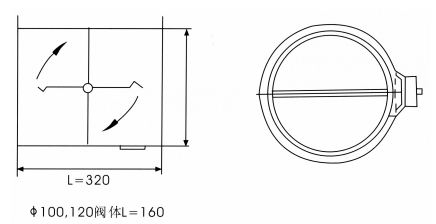

	FHF-1圓形單葉自垂翻板式防火閥 此閥平時常開，易熔片70℃時熔斷，靠葉片自垂將閥門關閉，可通過管道修理門手動復位。 此閥門適用于尺寸φ150 -φ800，因而采用單葉片 根據用戶要求可加裝關閉輸出電訊號。

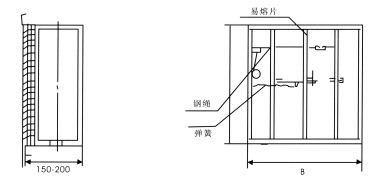

	FHF-2多葉自垂翻板式防火閥 此閥門適用于尺寸B >250，多葉片型式。 此閥平時常開，易熔片70℃時熔斷，靠葉片自垂將閥門關閉，可通過檢查孔手動復位。若閥體長度短時則不設檢查孔。 根據用戶要求可加裝關閉輸出電訊號。

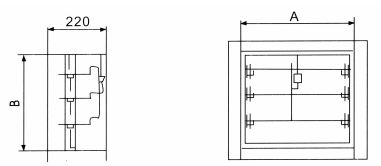

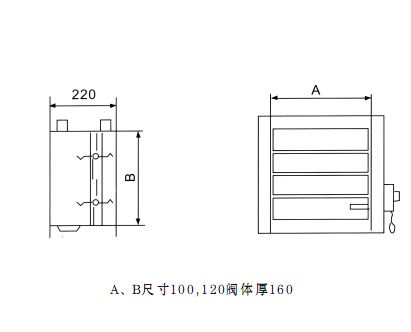

	FHF-1防火閥(FD) 此閥平時常開，易熔片70℃自動將閥門關閉，可手動復位，手動關閉，關閉后可輸出電訊號。
	FHF-2防火調節閥(FVD) 此閥平時常開，70℃時自動將閥門關閉，可五檔位調節風量。可手動復位，手動關閉，關閉后可輸出電訊號。

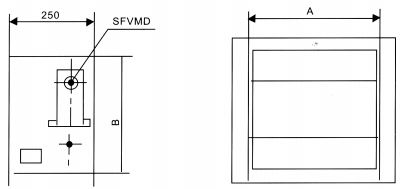

	FHF-3防煙防火調節閥(SFVD) 此閥平時常開，70℃時自動將閥門關閉，可五檔位調節風量。可手動復位，手動關閉。 可通2 4V直流電關閉閥門，此為防煙功能，輸出關閉電訊號及聯鎖風機電訊號。

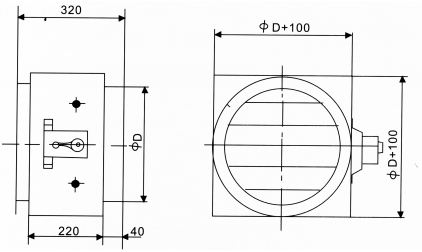

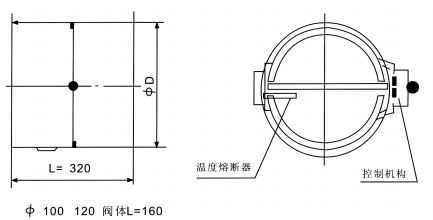

	FHF-4圓防火調節閥(FVD) 此圓閥門適用尺寸范圍為φ150-φ600。 此閥平時常開，70℃時熔斷關閉，手動復位，五檔風量調節，并輸出關閉電訊號。
	FHF-5圓防煙防火調節閥(SFVD) 此圓閥門適用尺寸范圍為φ150-φ600。 此閥平時常開，通電DC24V和70℃時熔斷關閉，5檔風量調節，手動復位，并輸出關閉電訊號及聯鎖電訊號。
	FHF-6防火風口(FD) 此閥門分為墻上安裝和管道安裝兩種，墻上安裝閥體后內翻邊，管道安裝為外翻邊法蘭。 此閥平時常開，易熔片7 0℃時熔斷關閉閥門，手動復位。 此閥無控制機構，無關閉電訊號。

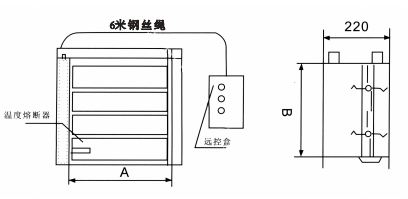

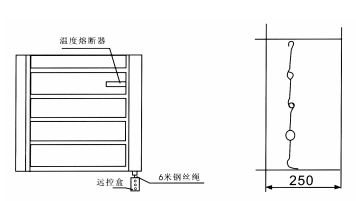

	FHF-7遠控防煙防火調節閥(BSFVD) 此閥平時常開、無級調節風量，可遠距離手動關閉和復位，7 0℃易熔片或通DC24V電閥門關閉；輸出關閉電訊號及聯鎖電訊號。 所謂遠距離控制即為閥體與控制機構通過鋼絲繩相連控制。
	FHF-8自動防煙防火閥(MSFD) 此閥平時常開，防煙時斷電，閥門關閉，輸出關閉信號，當需排煙時送電后閥門開啟復位，當管道內或管道外溫度達到70℃時亦自動關閉閥門。 這種閥門可用在一管多用上，即平時送 風、火災時排煙，當排到管道內有70℃ 時，閥門又會自動關閉。送電形式為DC24V。
	FPY-1排煙閥(SD) 此閥平時常閉，通DC24 V電開啟排煙、可手動復位，輸出開啟電訊號和風機聯鎖電訊號。

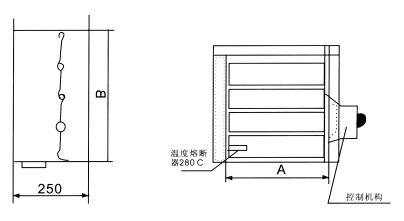

	FPY-2防火排煙閥(SFD) 同F(xiàn)PY-1功能。 當排煙溫度達到280℃時閥門二次關閉，阻斷排火，二次動作關閉再發出電信號。
	FPY-3圓型排煙閥(SD) 同F(xiàn)PY-1功能。 規格尺寸φ150-φ600。
	FPY6圓型防火排煙閥(SFD) 同F(xiàn)PY-2功能。
	FPY-4遠控排煙閥(BSD) 此閥平時常閉，通DC24V電開啟排煙，遠距離開啟和復位，輸出開啟電訊號和風機聯鎖電訊號。
	FPY-5遠控防火排煙閥(BSFD) 同F(xiàn)PY-4功能。 當排煙溫度達到280℃時閥門二次關閉，阻斷排火，并發出二次動作電信號。

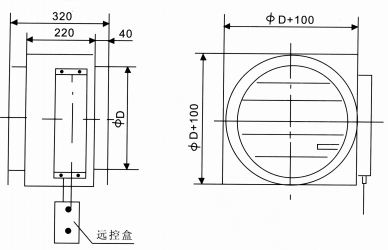

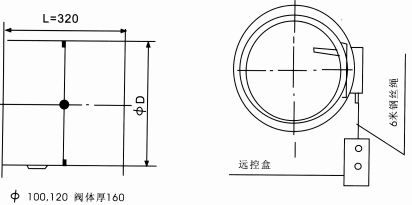

	FPY-7圓型遠控防火排煙閥(BSFD) 同F(xiàn)PY-5功能。 規格尺寸φ150-φ600。
	FPY-8圓型遠控排煙閥(BSD) 同F(xiàn)PY-4功能。 規格尺寸φ150-φ600。
	FPY-9方圓型排煙閥(SD) 常閉，DC24V開啟排煙、手動復位、輸出開啟電訊號和風機聯鎖電訊號。 當圓大于φ6 0 0時采用此種結構。
	FPY-10方圓型排煙防火閥(SFD) 同F(xiàn)PY-9功能。 當排煙溫度達到280℃時閥門二次關閉，阻斷排火。
	FPY-11方圓型遠控排煙閥(BSD) 常閉，遠距手動開啟、DC24V開啟排煙、 遠距復位，輸出開啟電訊號和風機聯鎖 電訊號。
	FPY-12方圓型遠控排煙防火閥(BSFD) 同F(xiàn)PY-11功能。 當排煙溫度達到280℃時閥門二次關閉，阻斷排火。

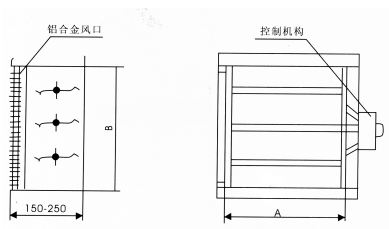

	FPY-16排煙風口(SD) 常閉，DC24V開啟，手動開啟，手動復位，輸出開啟電訊號和風機聯動電訊號。 實為排煙閥一端加裝飾風口。

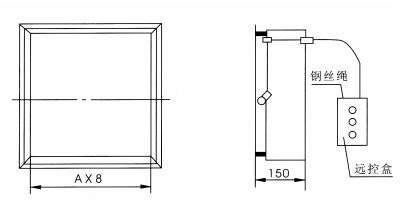

	PYK-1板式排煙口(BSD) 常閉，DC24V開啟，手動遠距離開啟，遠距離手動復位，輸出開啟電訊號和風機聯動電訊號。 該閥尺寸規格為200×200-800×800之間。 集排煙功能與裝飾于一身，可裝于豎井排煙部位和水平吊項排煙管道下面。

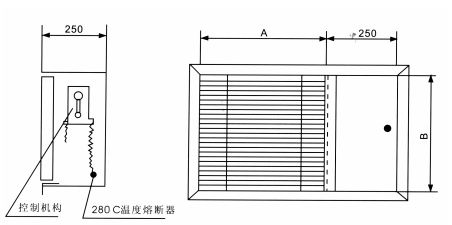

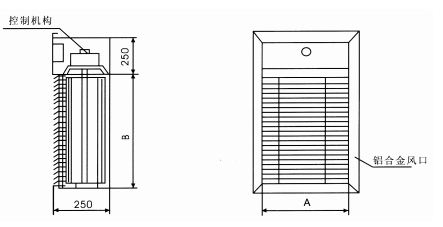

	PYK-21、Ⅱ型多葉排煙口(SD) 常閉，DC24V開啟，手動可開啟，輸出開啟電訊號和風機聯鎖信號、手動復位。 Ⅰ型(A+250)×B。 Ⅱ型A×(B+250)，如圖所示。 根據安裝要求，鋁合金格柵裝飾面可做成橫向和豎向二種。

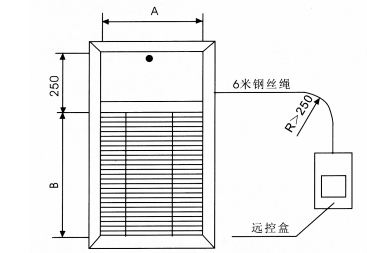

	PYK-31、Ⅱ型遠控多葉排煙口(BSD) 常閉，DC24V開啟，遠距離手動開啟，輸出開啟電訊號和風機聯鎖信號，遠距離手動復位。 Ⅰ型(A + 250 )×B，如圖所示。 Ⅱ型A×(B+250)，如圖所示。

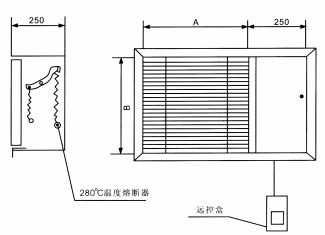

	PYK-41、Ⅱ遠控防火排煙口(BSFD) 常閉，DV24V開啟，遠距離手動開啟，輸出開啟電訊號和風機聯鎖信號，遠距離手動復位，280℃重新關閉。 Ⅰ型(A + 250 )×B，如圖所示。 Ⅱ型A×(B+250)，如圖所示。
	PYK-41、Ⅱ遠控防火排煙口(BSFD) 常閉，DC24V開啟，手動開啟，輸出開啟電訊號和風機聯鎖信號，手動復位，280℃重新關閉。 Ⅰ型(A + 250 )×B，如圖所示。 Ⅱ型A×(B+250)，如圖所示。

七、防火閥、排煙閥、排煙口安裝方法

1、防火閥、排煙閥、排煙口的安裝方法及注意事項

        1、在安裝閥門時，先檢查閥體是否靈活，電器動作是否正常，檢驗完確認產品合格后再安裝。

        2、防火閥與防火墻之間的風管采用>1.6mm鋼板制作，風管須耐火材料保溫隔熱，防火電氣線路采用φ20鋼管做保護管，控制線纜的彎曲半徑不宜小于250mm，彎曲不多于2處，纜繩長度一般不大于6m。

       3、防火閥、排煙閥在安裝時必須有單獨的吊架，避免閥門在高溫下變形影響閥門的功能。

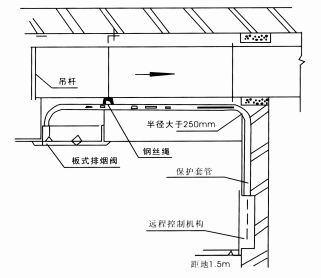

        4、在排煙閥門（口）至遠程控制機構的相對位置輔好套管，套管的一端緊靠排煙閥（口），另一端緊靠遠程控制機構，然后將鋼纜繩穿入套管，將纜繩的一端穿進遠程控制機構并穿過導線軸繞在卷筒上，至少繞三圈、將多余的部分剪去。

        5、多葉排煙口安裝時，先將鋁合金風口拆去，將閥體砌入墻內，注意不能讓閥體變形，四周用水泥抹平，或者用螺栓固定在墻上，再將鋁合金風口裝上。

        6、防火閥、排煙閥、排煙口在安裝之后應定期檢查做試驗，發現拉簧和電器零件失靈應及時更換，并記錄。

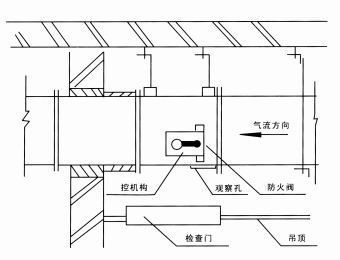

2、防火閥、排煙口安裝方法
